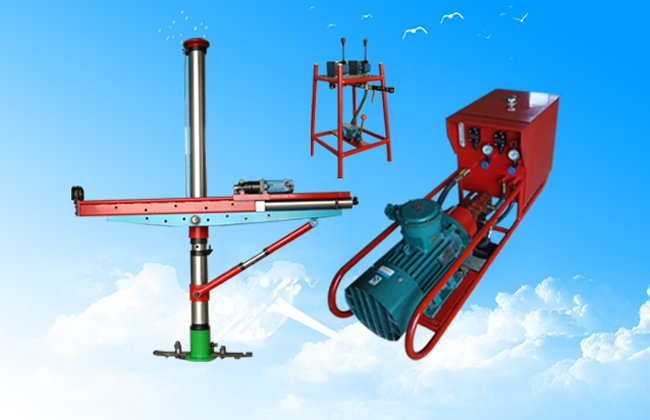

ZYJ-390/190B增强型架柱式液压回转钻机，适用于各种复杂条件及岩层巷道下的放顶钻孔、探水孔、探瓦斯孔、放水孔、电缆孔、瓦斯排放孔、地质资料孔等范围，具有广泛的使用性。该机型是我公司分析国内外各种钻机及潜孔钻的优缺点，结合矿山巷道洞室内特定环境最新设计、制造。具有机构合理、技术先进、工艺适应性强、操作安全可靠、解体性好、搬运维修方便、可与多种钻具配套使用等特点。
ZYJ390/190B增强型架柱式液压回转钻机技术参数
| 项 目 | 单位 | 参数 | 项目 | 单位 | 参数 |
| 额定压力 | MPa | 18 | 推进行程 | mm | 1100 |
| 额定转矩 | N.m | ＞390/1000 | 钻岩硬度 | f | 10 |
| 额定转速 | r/min | ＞190/155 | 适应钻杆 | mm | Φ50 |
| 推进力 | kN | 50 | 钻孔直径 | mm | Φ65-113 |
| 钻孔方位 | 度 | 0-360°±90° | 主机重量 | kg | 195 |
| 钻孔深度 | m | 150 | 最大高度 | mm | 4200 |
| 钻孔速度 | mm/min | 400 | 最小高度 | mm | 2000 |
泵站主要参数
|
项 目 |
单位 | 参数 | 项目 | 单位 | 参数 |
| 电机功率 | kW | 22 | 额定流量 | L/min | 70 |
| 电机电压 | V |
380/660 660/1140 |
额定转速 | r/min | 1470 |
| 额定电流 | A |
42.7/24.6 24.9/14.4 |
油箱容量 | L | 150 |
| 齿轮泵 | ml/r | 50/10 | 泵站尺寸 | mm | 1800X550X800 |
| 额定压力 | Mpa | 20 | 泵站重量 | kg | 360 |
